Equipos DSI Underground
DSI Underground comercializa equipos de Tracción Hidráulica para ensayos de tracción de anclajes en general.
Estos equipos han sido diseñados para brindar la máxima confiabilidad en el proceso de tracción de anclajes en operaciones de fortificación, trabajo reiterativo de la industria minera. El bajo peso del equipo permite su uso en los techos de las labores o en las elevadas posiciones de trabajo.
Equipo Manual Hidráulica de Tracción
Equipo puede ser activado por una bomba hidráulica manual portátil, es adecuado para las faenas mineras cuando se requiera realizar test de arranque (pull test), a anclajes de fricción o barras helicoidales por ejemplo.
Todos los equipos tensores son suministrados con cilindro de 20 ton o 30 ton o mayores capacidades y accesorios de acoplamiento.
Equipo Hidráulico de Tracción para Cables
Equipo puede ser activado por una bomba hidráulica accionada por energía eléctrica de uso normal en faenas mineras cuando se requiera realizar test de arranque (pull test) o tensado pre o post grouting a pernos Cables.

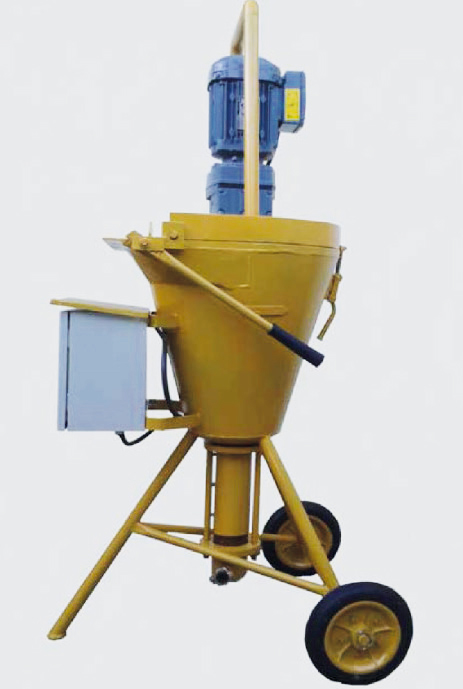

Lechadora eléctrica DSI Underground
La Máquina Mezcladora y Lechadora portátil eléctríca permite la inyección a presión de lechada de cemento en la operación de fortificación, con muy fácil operación.
Esta máquina opera bajo sistema eléctrico trifásico 380V comandado por un tablero eléctrico y bomba progresiva para el sistema de inyección de lechada cumpliendo con las normas de seguridad para la operación en interior mina.
Especificaciones técnicas
| Presión de Trabajo (bar) | 25 |
| Caudal (L/min) | 0-15 |
| Motor | Moto reductor 2KW 380V, 3 Fases (Mezclado e Inyección) |
| Régimen de Trabajo (rpm) | 90/181 – (50Hz) |
Tamaño de Arido (mm) | 5 |
| Alcance Horizontal Vertical | 30m/15m |
| Capacidad de Carga (litros) | 60 |
| Conexión Salida Lechada | 1” |

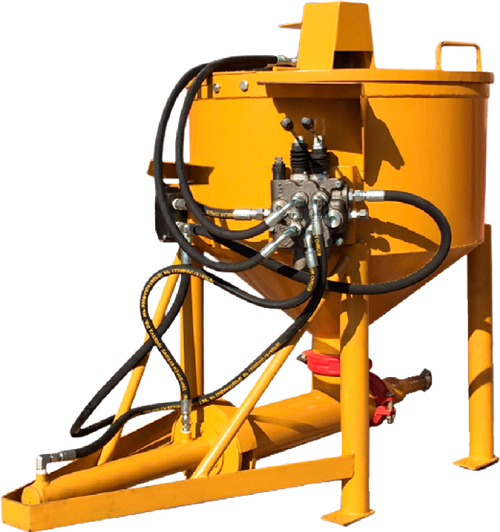

Lechadora hidráulica DSI Underground
La maquina mezcladora y lechadora hidráulica permite la inyección de lechada de cemento en la operación de fortificación con muy fácil operación. Esta maquina opera bajo sistema hidráulico con válvulas de retorno automáticas conectado al sistema hidráulico de otras maquinas montada al interior de un canastillo.
Especificaciones técnicas
| Presion de trabajo (bar) | 100/130 |
| Caudal (L/min) | 0-25 |
| Motor | Hidráulico |
| Cilindri impulsor (litros) | 2,6 |
| Tipo de valvula | Hidráulico |
| Dimensiones (mm) | 1400x700x1200 |
| Capacidad de carga (litros) | 150 |
| Conexión manguera hidráulica | 1⁄2” |
| Conexión salida lechada | 1” |
Equipo pull test y tensor de cables DSI Underground
Bomba manual
| Valvula | Presión (kg/cm2) | Capacidad depósito (litros) | Caudal de 1o etapa (cm3) | Caudal de 2o etapa (cm3) | Peso (kg) |
|---|---|---|---|---|---|
| Avance Retroceso | 700 | 3 | 19 | 2,5 | 4.5 |

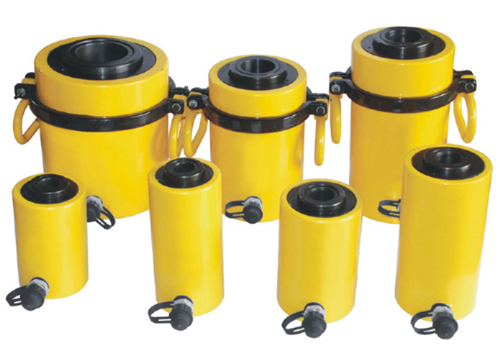

Cilindro hidráulico
- Incluye Calibración que correlaciona presión registrada en manómetro (psi) y carga efectiva del cilindro (kgf)
Gato tensor de cables
| Accionamiento | Presión máx (PSI) | Capacidad depósito (litros) | Capacidad (TONF) | Peso (kg) |
|---|---|---|---|---|
| Doble Efecto | 10.000 | 0.8 | 25 | 15 |
- Incluye Calibración que correlaciona presión registrada en manómetro (psi) y carga efectiva del cilindro (kgf)
- Incluye 01 cuña de arrastre (cuñas 25 tonf)
Componentes
Trípode o silla de ajuste
Permite realizar la transferencia de carga entre el elemento a ensayar y el equipo hidráulico, posee roscas para poder ajustar perpendicularidad entre perno y dirección de carga. Carga Máxima: 15 Tonf (T200x16) – 22 Tonf (T220x20)Peso : 9 kg (T200x16) – 15 kg (T220x20)
Mordaza perno friction bolt
| Especificación | Para perno Ø40 mm |
|---|---|
| Longitud (mm) | 35 |
| Diámetro Exterior (mm) | 55 |
| Diámetro Interior (mm) | 42 |
El collarín para ensayo de pernos Friction Bolt, simplifica las tareas de control de este tipo de fortificación. El operador / instalador ya no requiere dejar expuesto el perno. Por otro lado, éste queda trabajando hasta el momento del ensayo.
Permite definir zonas a controlar e incrementa la seguridad en los ensayos.
Permite definir zonas a controlar e incrementa la seguridad en los ensayos.
Mordaza para perno helicoidal diámetro 22
Mordaza
| Tipo | Diámetro Exterior (mm) | Largo (mm) | Peso (Kg) |
|---|---|---|---|
| R32 x H22 | 45 | 120 | 0,81 |
Acero: 41Cr4, 23-30 HRC
Este elemento permite acoplar el perno a ensayar con la barra de tracción que pasa por el émbolo hueco del cilindro hidráulico de carga.
Otros
Se incluye en kit, una barra de tracción R32 o similar con dos tuercas adecuadas.La calibración del equipo se realiza en entidades acreditadas independientes
Al momento de realizar un ensayo, se aconseja SIEMPRE fijar tanto el trípode como el cilindro a un elemento externo mediante piola o lazo de seguridad.
